「有屏幕的地方就有BadApple」

熟悉二次元的朋友对于Badapple一定不会陌生,基于它本身的黑白手绘风格,被大量技术宅广泛演绎在各种屏幕上。

本篇教程的重点并不在于代码,而在于解决这个问题的思路,假如只是纠结于这个项目本身的话,就不能理解到通用的其它屏幕显示的方法了。

我们的最终目标是在Nokia5110屏幕上用树莓派驱动来完整显示这个视频。


先来看一下效果

首先我们知道,对于Nokia5110而言,直接在树莓派写一个驱动,使它能够像外接hdmi显示屏一样流畅显示这样的难度显然比较大,反正我没什么思路。

那么退而求其次,我们也能想到,视频是一帧一帧的播放的,假如我们能够用树莓派来显示一张图片,那么当树莓派更换图片显示的速度够快时,就能达到视频的效果

初步整理一下步骤

  • 获得BadApple原视频,必须要最超清的
  • 把视频的每一帧分割出来,做成一张一张图片
  • 由于视频的分辨率和nokia5110的分辨率(84x84)不相同,所以需要批量转换
  • 在5110上能够显示一张图片
  • 获得原视频中的音乐,在播放图片的同时播放音乐
  • 编写代码,使得显示图片的速率和原程序的帧率相近,肉眼看起来才能有相似的效果

获得原视频

通过网络搜索,很容易就能找到相关的视频,不过想要找到超清的,还是需要花一番功夫

想要下载看的话,可以直接看这个百度云的文件
链接:http://pan.baidu.com/s/1ntR2MDj
密码:ybsw

分割视频

方法有很多种,我想找个最简单的,发现linux下有命令行工具就直接用了,不过在Ubuntu下没找到。。由于项目要用到树莓派,索性就在树莓派上使用ffmpeg这个命令行工具来从上面的视频中来获得我们需要的每一张帧。
第一步是要把上面的视频上传到树莓派上,可以用SFTP的方式或者简单的U盘复制过去,命令行下运行:

1
$ ffmpeg -i badapple.mkv example.%d.jpg

具体的ffmpeg工具使用方法可以参考这个http://blog.chinaunix.net/uid-72186-id-2657751.html

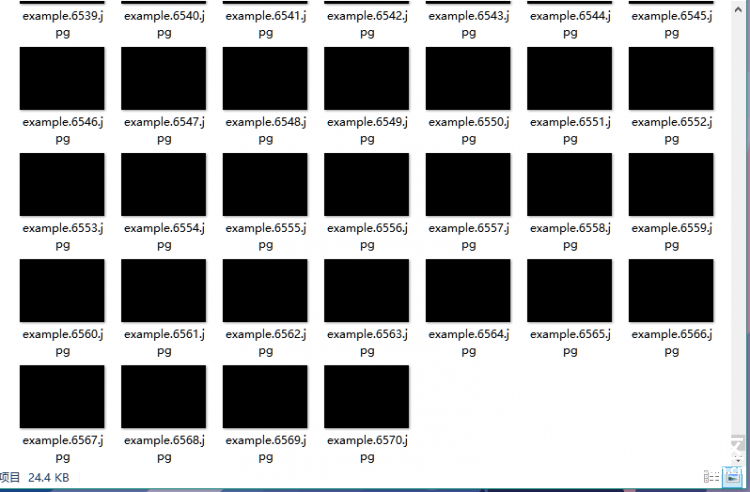

然后就会有六千多张图片生成,也就是视频播放时的那些帧了,仔细一算六千多除以30帧每秒的帧率,恰巧就是视频的时间长度。

转换图片大小

然而这些图片不能直接使用,我们选择的是超清级别的视频,查看图片的属性就会知道分辨率是1440x1080,但是我们打算使用的Nokia屏幕确是84x84的
假如你要使用其他的屏幕,也很难一下子找到恰好符合屏幕的视频,还好我们有一些图片处理软件,比如PS、美图秀秀,找其中一种就可以批量转换分辨率了,图片稍微会有一些变形,毕竟不是等比例的缩放。

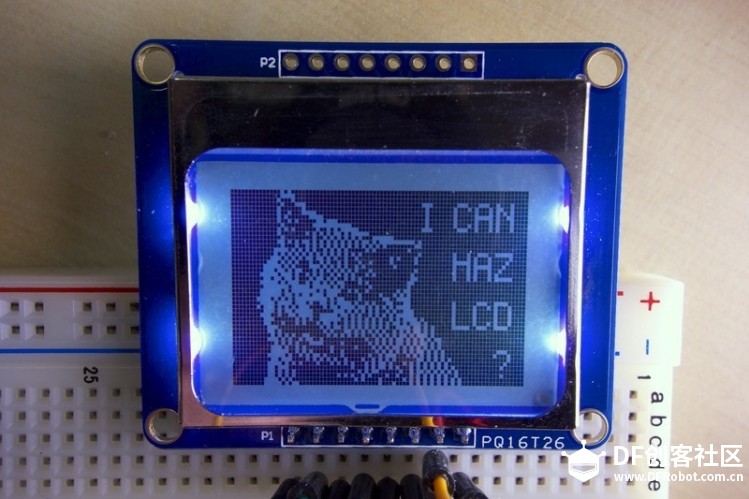

显示图片

用树莓派在nokia屏幕上显示图片,可以参考这个adafruit的教程和他们的python库,使用的是SPI方法。
https://learn.adafruit.com/nokia-5110-3310-lcd-python-library
这个教程比较详细,这里就不重复了。

音乐

音乐也要考虑几个方面,比如时间长度是否和我们需要的一样,毕竟网上版本很多,有长有短很正常;音乐的音效是否足够好。。。
用最简单的方法就是从上面的那个视频里直接提取出音乐了
提取的方法有不少,百度一下一般就能解决,这里也不详述了。
用python语言播放音乐有很多种方法,这里我用了以前用过的一种,通过pygame库来播放。
使用时只需要这样就能播放badapple.flac的音乐了

1
2
3
4
5
import pygame
pygame.init()
pygame.mixer.init()
pygame.mixer.music.load("badapple.flac")
pygame.mixer.music.play()

像视频一样播放图片

这是这份教程的难度所在啊。。建议你先不看下面,自己想一想,反正我试了好几次才想到这个办法

一开始我想偷懒,同时以为树莓派性能不会太强,就索性让音乐开始之后,直接开始显示图片,用一个while循环不停歇地显示下一张图片,一次性显示完6571张。

结果发现树莓派还是比较给力的。。在音乐结束前就播放完图片了。。

于是我就想,既然速度这么快,那么我在图片显示的间隔里加几毫秒是不是就行了,于是在while循环里每一次显示完图片就sleep几毫秒。

结果发现很难正好凑到音乐结束

仔细考虑一下,显示图片的速度本身是不可控的,和树莓派当时的环境温度啊自己的CPU使用情况啊都会有关。。每次凑当然结果会不一样

终于我想到了,只有时间是几乎完全确定的,假如我们从音乐开始播放就计时

1
t = time.time()

那么,while循环显示图片的时候就可以通过帧率30和时间来算出下一次要显示哪一张图片!

1
count = (int((time.time()-t)*30))+1

也就是说假如这次显示图片的过程长了,那么我们就跳过下一帧,假如这次显示图片超级快,那么我们就再显示一次这张图,当作拖一下时间,那么无论怎么变化,最后肯定会和音乐一起结束播放!

代码如下,注释没加,如果需要可以评论出来:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
import time

import Adafruit_Nokia_LCD as LCD
import Adafruit_GPIO.SPI as SPI

from PIL import Image
import pygame

# Raspberry Pi hardware SPI config:
DC = 20
RST = 21
SPI_PORT = 0
SPI_DEVICE = 0

# Hardware SPI usage:
disp = LCD.PCD8544(DC, RST, spi=SPI.SpiDev(SPI_PORT, SPI_DEVICE, max_speed_hz=4000000))

# Initialize library.
disp.begin(contrast=60)
t = time.time()
count = 1
disp.clear()
disp.display()
pygame.init()
pygame.mixer.init()
pygame.mixer.music.load("badapple.flac")
pygame.mixer.music.play()
while count<6571:

# Clear display.
tt = time.time()

picnum = 'example.'+ str(count)+'.jpg'

# Load image and convert to 1 bit color.
image = Image.open(picnum).convert('1')
# Display image.
disp.image(image)
disp.display()
count = (int((time.time()-t)*30))+1
print (time.time()-tt)
print 'Press Ctrl-C to quit.'
t = t-time.time()
print t
while True:
time.sleep(1.0)

然后参照上文提到的adafruit的教程连好线,插上音响,运行python代码就可以成功地播放了

用类似的方法就可以在其他的平台和显示屏上愉快地享受BadApple了。
